AI 高算力晶片與半導體先進封裝中的散熱應用

迎戰 AI 算力與先進封裝極限：為什麼「球型氧化鋁」是新世代散熱的關鍵解方？

隨著生成式 AI、高效能運算（HPC）與 5G 技術的爆發式成長，晶片效能正以驚人的速度攀升。然而，伴隨強大算力而來的，是前所未有的「極端熱功耗」與「晶片晶圓微型化」挑戰。在摩爾定律放緩的當下，散熱與半導體先進封裝技術的革新，已成為決定科技供應鏈勝負的第一戰線。

一、 AI 算力飆升的「熱牆」危機：導熱界面材料（TIM）的考驗

當前頂級 GPU 與 AI 加速器的熱設計功耗（TDP）已突破千瓦級別。儘管外部的液冷（Liquid Cooling）與浸沒式散熱技術發展迅速，但如果晶片表面與散熱模組之間的導熱界面材料（TIM，如導熱膏、導熱片）無法在第一時間將熱量傳導出去，晶片仍會因過熱而啟動降頻保護，導致算力大打折扣。

傳統不規則形狀的氧化鋁粉體，在拉高填充率時會面臨兩大痛點:

1.黏度急遽上升：

導致材料難以加工、塗抹不均。

2.界面厚度（BLT）過大：

粉體顆粒相互卡擠，無法實現超薄化，反而增加了熱阻。

二、 半導體先進封裝新趨勢：毛細孔隙間的流動與應力挑戰

為了在有限空間內塞入更多算力，晶圓代工與封測廠（OSAT）正全面轉向 CoWoS、Chiplet 等 2.5D/3D 先進封裝技術。這帶來了更嚴苛的材料物理限制：

1.微小間隙的滲透性：

多晶片堆疊導致底填膠（Underfill）與環氧模塑料（EMC）必須在極其微小的晶片間隙中順暢流動。傳統填料 容易在狹縫中發生堵塞，產生氣泡（Void），形成致命的散熱死角。

2.熱膨脹係數（CTE）匹配：

晶片（矽）與高分子基板在冷熱交替下會產生熱應力。封裝材料必須添加高比例的無機填料，才能降低 CTE，防止晶圓翹曲（Warpage）或銲點開裂。

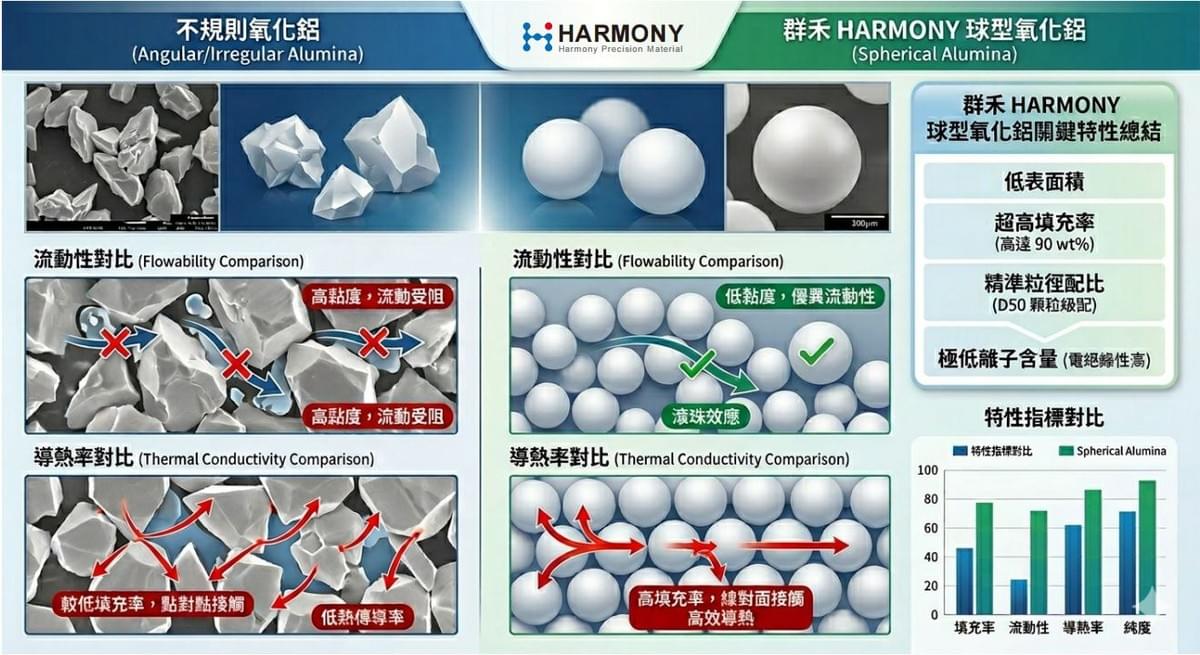

三、 完美解法：球型氧化鋁的三大核心優勢

面對 AI 散熱與先進封裝的雙重夾擊，「球型氧化鋁」憑藉其獨特的幾何與物理特性，成為當前不二的關鍵填料選擇：

1.超高密堆積與高導熱率：

球形顆粒具有最小的比表面積，透過精準的粒徑配比（D50 顆粒級配），大顆粒與小顆粒能完美互補。這讓材料能在保持優異加工性的同時，實現高達 80-90 wt% 的超高填充率，顯著拉升整體的熱傳導係數。

2.極佳的流動性與低磨損：

如同滾珠軸承原理，球形顆粒在樹脂中具有極佳的流動性與低黏度特性。這不僅能順暢滲透進先進封裝的微小間隙，還能實現超薄的界面厚度（BLT），並大幅減少對點膠機、混煉機等精密加工設備的磨損。

3.優異的絕緣性與高純度控制：

球型氧化鋁兼具「高效導熱」與「高電絕緣」特性。群禾（HARMONY）嚴格控制磁性物質（Fe）與離子不純物含量，能有效避免電子元件在高功率、高溫環境下發生電化學遷移或短路危險。
